بصفتي موردًا محترمًا لمقاييس المستوى الغرض ، غالبًا ما يتم سؤالني عن مبدأ العمل وراء هذه الأجهزة الأساسية. تلعب مقاييس المستوى الغاطس دورًا حاسمًا في مختلف الصناعات ، من معالجة المياه والمراقبة البيئية إلى التحكم في العمليات الصناعية. إن فهم كيفية عملهم هو مفتاح اتخاذ قرارات مستنيرة عندما يتعلق الأمر باختيار المعدات المناسبة لتلبية احتياجاتك المحددة.
المفهوم الأساسي لمقاييس المستوى الغرض
في جوهره ، تم تصميم مقياس مستوى الغاطسة لقياس المستوى السائل في خزان أو بئر أو حاوية أخرى. الفكرة الأساسية هي استخدام الضغط الهيدروستاتيكي الذي يمارسه العمود السائل فوق المقياس لتحديد المستوى. يتناسب الضغط الهيدروستاتيكي بشكل مباشر مع ارتفاع العمود السائل ، وكثافة السائل ، والتسارع بسبب الجاذبية. تم وصف هذه العلاقة بواسطة الصيغة:
$ p = \ rho \ times g \ times h $
أين:
- $ p $ هو الضغط الهيدروستاتيكي
- $ \ rho $ هي كثافة السائل
- $ g $ هو التسارع بسبب الجاذبية (حوالي 9.81 م/ثانية مربع)
- $ H $ هو ارتفاع العمود السائل
عن طريق قياس الضغط الهيدروستاتيكي على عمق معروف ، يمكننا حساب المستوى السائل باستخدام الصيغة أعلاه. هذا هو المبدأ الأساسي وراء جميع مقاييس المستوى الغاطس.
مكونات مقياس مستوى الغاطسة
يتكون مقياس مستوى الغرض النموذجي من عدة مكونات رئيسية ، يلعب كل منها دورًا محددًا في عملية القياس:
مستشعر الضغط
مستشعر الضغط هو قلب مقياس مستوى الغاطسة. وهي مسؤولة عن تحويل الضغط الهيدروستاتيكي إلى إشارة كهربائية. هناك عدة أنواع من أجهزة استشعار الضغط المستخدمة في مقاييس المستوى الغاطس ، بما في ذلك أجهزة استشعار مقياس الإجهاد ، وأجهزة الاستشعار السعية ، وأجهزة الاستشعار المتقدمة.
- أجهزة استشعار مقياس الإجهاد: تعمل هذه المستشعرات عن طريق قياس التغير في المقاومة الكهربائية لمقياس السلالة عندما يتعرض للضغط. يتكون مقياس الإجهاد عادة من رقائق معدنية رقيقة أو سلك مرتبط بحجاب الحاجز. عند تطبيق الضغط على الحجاب الحاجز ، فإنه يتشوه ، مما يسبب تغييرًا في مقاومة مقياس الإجهاد. ثم يتم تحويل هذا التغيير في المقاومة إلى إشارة كهربائية تتناسب مع الضغط.
- أجهزة الاستشعار بالسعة: أجهزة الاستشعار السعة تقيس التغير في السعة بين قطبين عندما تتغير المسافة بينهما بسبب الضغط. عادة ما يتم فصل الأقطاب الكهربائية عن طريق مادة عازلة ، وتتناسب السعة مع المسافة بين الأقطاب الكهربائية. عند تطبيق الضغط على المستشعر ، يتشوه الحجاب الحاجز ، مما يغير المسافة بين الأقطاب الكهربائية وبالتالي السعة. ثم يتم تحويل هذا التغيير في السعة إلى إشارة كهربائية.
- أجهزة استشعار piezoresistive: تعمل أجهزة الاستشعار piezoresistive عن طريق قياس التغير في المقاومة الكهربائية للمواد piezoresive عندما تتعرض للضغط. عادة ما تكون المادة piezoresistive هي أشباه الموصلات التي تظهر تغييرًا في المقاومة عندما يتم تشويهها. عند تطبيق الضغط على المستشعر ، يتشوه الحجاب الحاجز ، مما يسبب تغييرًا في مقاومة المادة piezoresistive. ثم يتم تحويل هذا التغيير في المقاومة إلى إشارة كهربائية تتناسب مع الضغط.
دائرة تكييف الإشارة
دائرة تكييف الإشارات هي المسؤولة عن تضخيم الإشارة الكهربائية وتصفيةها وتحويلها من مستشعر الضغط إلى خرج قابل للاستخدام. ويتضمن عادة مكبر للصوت ومرشح ومحول تمثيلي إلى رقمي (ADC). يزيد المكبر من سعة الإشارة الكهربائية إلى مستوى يمكن معالجته بسهولة بواسطة ADC. يزيل المرشح أي ضوضاء أو تداخل غير مرغوب فيه من الإشارة. يقوم ADC بتحويل الإشارة التناظرية إلى إشارة رقمية يمكن معالجتها أو نقلها إلى نظام التحكم.
كابل
يتم استخدام الكبل لتوصيل مقياس المستوى الغاطس بنظام التحكم أو جهاز المراقبة. يتكون عادة من موصلات متعددة ، بما في ذلك أسلاك الطاقة وأسلاك الإشارة وسلك أرضي. تم تصميم الكابل ليكون مقاومًا للماء ومقاومة للتآكل ، حيث غالبًا ما يتم غمره في السائل لفترات طويلة من الزمن.
السكن
السكن هو القشرة الخارجية لمقياس المستوى الغاطس الذي يحمي المكونات الداخلية من البيئة. عادة ما يكون مصنوعًا من مادة متينة ، مثل الفولاذ المقاوم للصدأ أو البلاستيك ، وهو مصمم ليكون مقاومًا للماء ومقاوم للتآكل. يتضمن السكن أيضًا ميناء ضغط أو حجاب الحاجز يسمح للسائل بالتواصل مع مستشعر الضغط.
عملية العمل لمقياس مستوى الغاطسة
يمكن تقسيم عملية العمل لمقياس مستوى الغاطسة إلى عدة خطوات:
تثبيت
الخطوة الأولى هي تثبيت مقياس مستوى الغاطسة في الحاوية السائلة. يتضمن ذلك عادةً خفض المقياس في السائل باستخدام كابل أو تركيبه على جانب الحاوية. يجب تثبيت المقياس في موقع يمكنه قياسه بدقة عن المستوى السائل ، بعيدًا عن أي مصادر الاضطراب أو التحريض.
قياس الضغط
بمجرد تثبيت المقياس ، يقيس مستشعر الضغط الضغط الهيدروستاتيكي الذي يمارسه العمود السائل فوقه. يحول مستشعر الضغط الضغط الهيدروستاتيكي إلى إشارة كهربائية تتناسب مع الضغط.
معالجة الإشارة
ثم يتم إرسال الإشارة الكهربائية من مستشعر الضغط إلى دائرة تكييف الإشارة. تدخل دائرة تكييف الإشارة ، وترشح ، وتحول الإشارة الكهربائية إلى ناتج قابل للاستخدام. يمكن أن تكون إشارة الخرج إما إشارة تمثيلية (مثل إشارة التيار 4-20 مللي أمبير) أو إشارة رقمية (مثل بروتوكول Modbus أو HART).
نقل البيانات
ثم يتم نقل إشارة الإخراج من دائرة تكييف الإشارة إلى نظام التحكم أو جهاز المراقبة باستخدام الكبل. يمكن لنظام التحكم أو جهاز المراقبة بعد ذلك معالجة البيانات وعرض المستوى السائل على الشاشة أو استخدامه للتحكم في المعدات الأخرى.
معايرة
بشكل دوري ، قد يلزم معايرة مقياس المستوى الغاطس لضمان قياسات دقيقة. تتضمن المعايرة مقارنة إخراج المقياس بالقيمة المرجعية المعروفة وضبط المقياس وفقًا لذلك. يمكن القيام بذلك باستخدام أداة المعايرة أو عن طريق مقارنة المقياس بمقياس مرجعي معاير.
تطبيقات مقاييس المستوى الغرض
تستخدم مقاييس المستوى الغاطسة على نطاق واسع في مختلف الصناعات لمجموعة متنوعة من التطبيقات ، بما في ذلك:
معالجة المياه
في محطات معالجة المياه ، يتم استخدام مقاييس مستوى الغاطسة لقياس مستوى الماء في الخزانات والخزانات والآبار. تُستخدم هذه المعلومات للتحكم في تدفق الماء ومراقبة مستوى المياه وضمان التشغيل السليم لعملية المعالجة.
المراقبة البيئية
يتم استخدام مقاييس مستوى الغاطسة في تطبيقات المراقبة البيئية لقياس مستوى المياه في الأنهار والبحيرات والمحيطات. يتم استخدام هذه المعلومات لمراقبة مستوى المياه ، والاكتشاف في الفيضانات ، ودراسة دورة المياه.
التحكم في العملية الصناعية
في العمليات الصناعية ، يتم استخدام مقاييس مستوى الغاطسة لقياس مستوى السوائل في الخزانات والمفاعلات والسفن الأخرى. يتم استخدام هذه المعلومات للتحكم في تدفق السوائل ومراقبة العملية وضمان سلامة وكفاءة العملية.
زراعة
في الزراعة ، يتم استخدام مقاييس مستوى الغاطسة لقياس مستوى المياه في قنوات الري والآبار والخزانات. يتم استخدام هذه المعلومات للتحكم في نظام الري ومراقبة توفر المياه وضمان النمو السليم للمحاصيل.
مزايا مقاييس مستوى الغاطسة
توفر مقاييس المستوى الغاطس عدة مزايا على أنواع أخرى من أجهزة قياس المستوى:
دقة عالية
يمكن أن توفر مقاييس المستوى الغاطس قياسات دقيقة للغاية للمستوى السائل ، وعادة ما تكون دقة ± 0.1 ٪ إلى ± 0.5 ٪ من النطاق الكامل. هذا يجعلها مناسبة للتطبيقات التي يلزم القياس الدقيق للمستوى.
تسهيل التثبيت
من السهل نسبيًا تثبيت مقاييس المستوى الغاطس ، حيث يمكن تخفيضها ببساطة في الحاوية السائلة باستخدام كبل. هذا يجعلها مناسبة للتطبيقات حيث يكون من الصعب أو غير عملي تثبيت أنواع أخرى من أجهزة قياس المستوى.
مجموعة واسعة من التطبيقات
يمكن استخدام مقاييس مستوى الغاطسة في مجموعة واسعة من التطبيقات ، بما في ذلك معالجة المياه ، والمراقبة البيئية ، والتحكم في العمليات الصناعية ، والزراعة. هذا يجعلهم حلاً متعدد الاستخدامات وفعال من حيث التكلفة للعديد من الصناعات المختلفة.
صيانة منخفضة
تتطلب مقاييس المستوى الغاطس الصيانة القليل نسبيًا ، حيث تم تصميمها لتكون متينة وموثوقة. عادة ما يكون لديهم عمر خدمة طويل ويمكن أن يعملوا في بيئات قاسية دون تدهور كبير في الأداء.
خاتمة
في الختام ، تعد مقاييس المستوى الغاطس من الأجهزة الأساسية لقياس المستوى السائل في التطبيقات المختلفة. وهي تعمل بناءً على مبدأ الضغط الهيدروستاتيكي وتتألف من عدة مكونات رئيسية ، بما في ذلك مستشعر الضغط ، ودائرة تكييف الإشارة ، والكابل ، والسكن. تتضمن عملية العمل لمقياس مستوى الغاطسة التثبيت وقياس الضغط ومعالجة الإشارات ونقل البيانات والمعايرة. توفر مقاييس مستوى الغاطسة العديد من المزايا ، بما في ذلك الدقة العالية ، وسهولة التثبيت ، ومجموعة واسعة من التطبيقات ، وصيانة منخفضة.

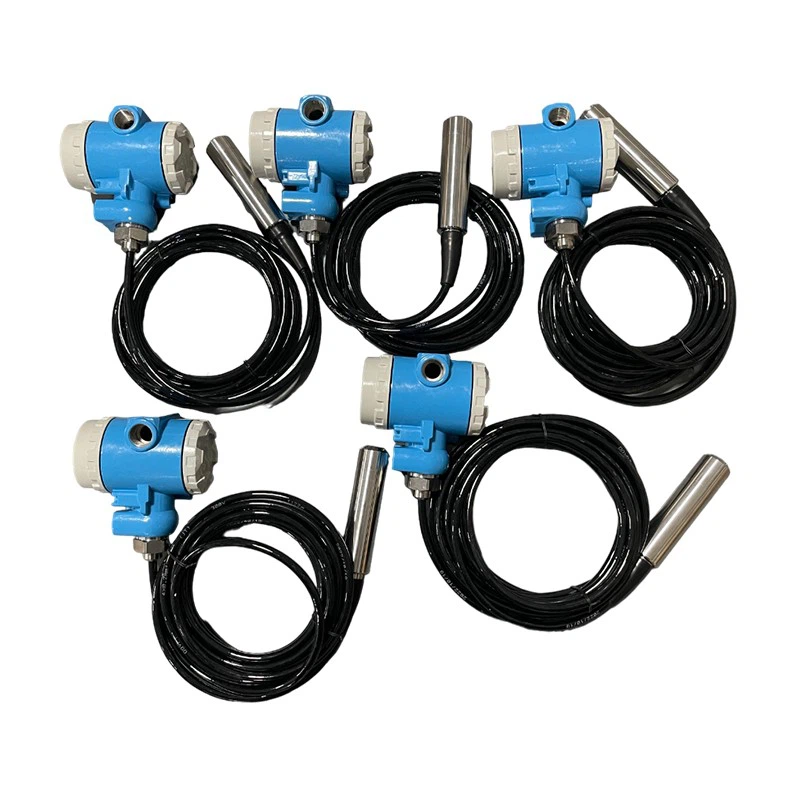

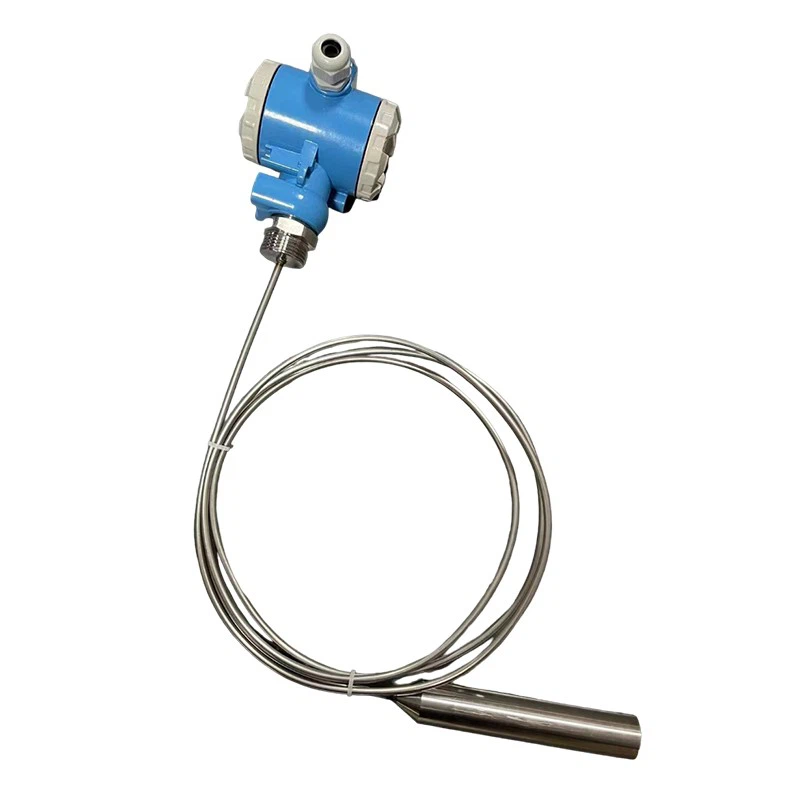

إذا كنت بحاجة إلى مقياس مستوى عالي الجودة للتطبيق الخاص بك ، فإننا ندعوك لاستكشاف مجموعة منتجاتنا ، بما في ذلكوضع عداد مستوى السائل من النوعوجهاز إرسال مستوى السائل الغاطس، ومقياس المستوى الهيدروستاتيكي. تم تصميم منتجاتنا لتوفير قياس دقيق وموثوق في مجموعة واسعة من البيئات. اتصل بنا اليوم لمناقشة متطلباتك المحددة ودعنا نساعدك في العثور على الحل الأمثل لاحتياجاتك.
مراجع
- "قياس الضغط الصناعي: الأساسيات والتطبيقات" بقلم ريتشارد أ. لورد
- "قياس المستوى: دليل عملي" بقلم جون جي دبليو هدلستون
- "Process Matheration and Control Handbook" بقلم William D. Cooper
